定梁龍門加工中心GLUe28×40

詳情

一、 定梁龍門加工中心 GLUe28×40 主要技術描述

定梁龍門加工中心是海天精工在充分發揮自我優勢的基礎上、通過消化吸收國際先進技術，自主開發
研制的工作台移動式定梁龍門加工中心系列産品。具備銑削、镗削、鑽削（鑽、擴、鉸）、攻螺紋、锪削等
多種加工功能。适用于汽車、模具、航空航天、包裝、五金等各種機械加工領域的需求。

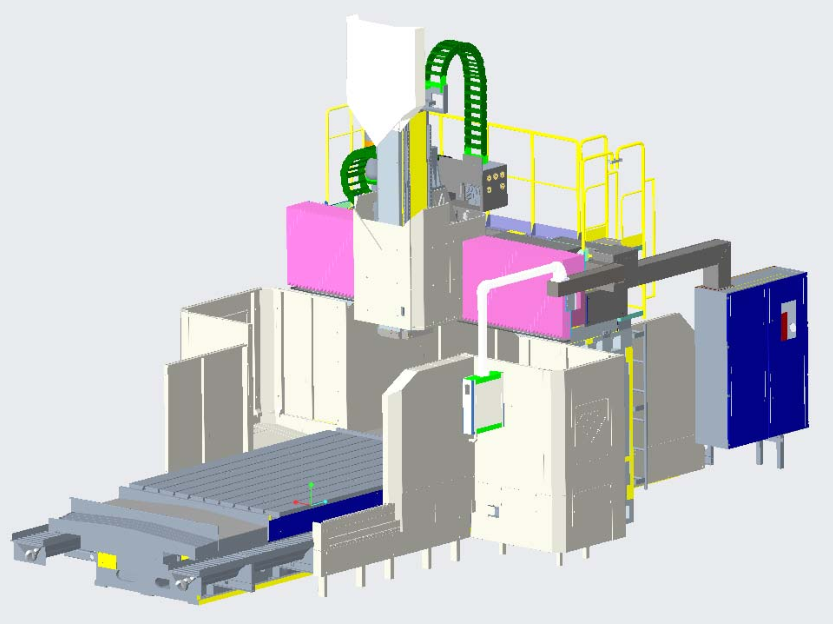

  主要結構
該機床爲龍門框架固定,工作台移動結構，主要由工作台、床身、立柱、橫梁、滑鞍、滑枕、液壓系統、
潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面闆以及電控系統等部件組成。
各坐标軸定義：
X 軸：工作台在床身上做前後縱向運動；
Y 軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動；
Z 軸：滑枕在滑鞍上沿導軌作上下垂直運動；
  床身（X 軸）
床身和工作台材料均選用**度鑄鐵，樹脂砂造型。X軸導軌采用重載導軌支撐結構，各滾柱直線
導軌上根據力學原理合理布局高承重滑塊位置和數量，從而使機床得到高剛性和長久穩定的精度。
傳動系統采用交流伺服電機，通過低背隙減速器後，帶動重載荷滾珠絲杠旋轉，實現 X 軸的直線往複
運動，絲杠支撐采用兩端固定預拉伸結構。
  立柱橫梁（Y 軸）
立柱橫梁大件采用**度鑄鐵，樹脂砂造型。
橫梁導軌采用階梯式結構，橫梁截面大，導軌跨距大，主軸中心到 Z 軸導軌面距離短，翻轉力矩小，
結構剛性好。Y 軸導軌選用進口重載導軌支撐，此結構抗震性能好，剛性強，穩定性佳。
傳動系統采用交流伺服電機，通過低背隙減速器、高剛性聯軸器聯接後，帶動重載荷滾珠絲杠旋轉，
實現 Y 軸的直線往複運動，絲杠支撐采用兩端固定預拉伸結構。
2
  滑鞍滑枕（Z 軸）
滑鞍、滑枕采用高剛性以及穩定的熱穩定設計技術，采用**度鑄鐵，樹脂砂造型，導軌副采用
四導軌支撐結構，配合大扭矩伺服電機，使滑枕部件慣量減小，動态特性好，啓停反應更快。
Z 軸伺服系統采用交流伺服電機，通過高剛性聯軸器聯接後，直接帶動重載荷滾珠絲杠旋轉，雙缸液壓
平衡,實現 Z 軸的高精度往複運動。

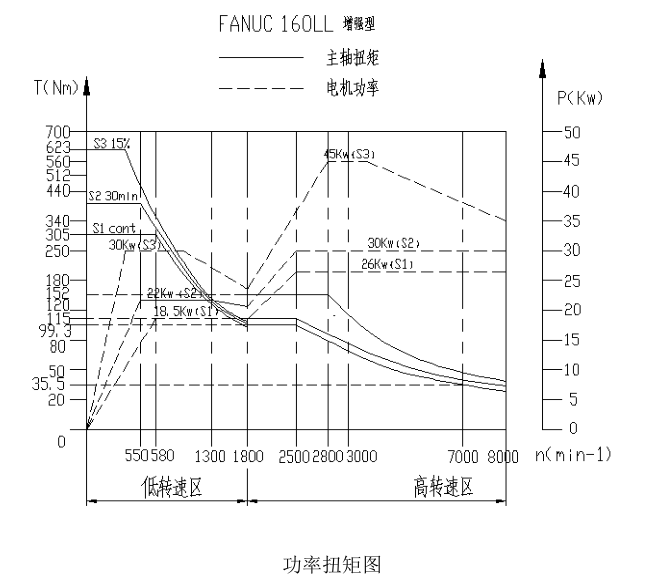

主軸采用合金鋼,滲碳淬火，主軸軸承組件選用進口高精密主軸成組軸承，并配置主軸恒溫冷
卻系統，通過自動換檔實現高、低兩檔變速，在每檔速度内無級調速。

  液壓系統

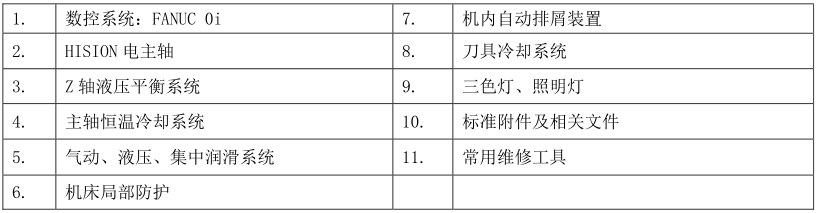

三、定梁龍門加工中心 GLUe28×40 主要配置清單
