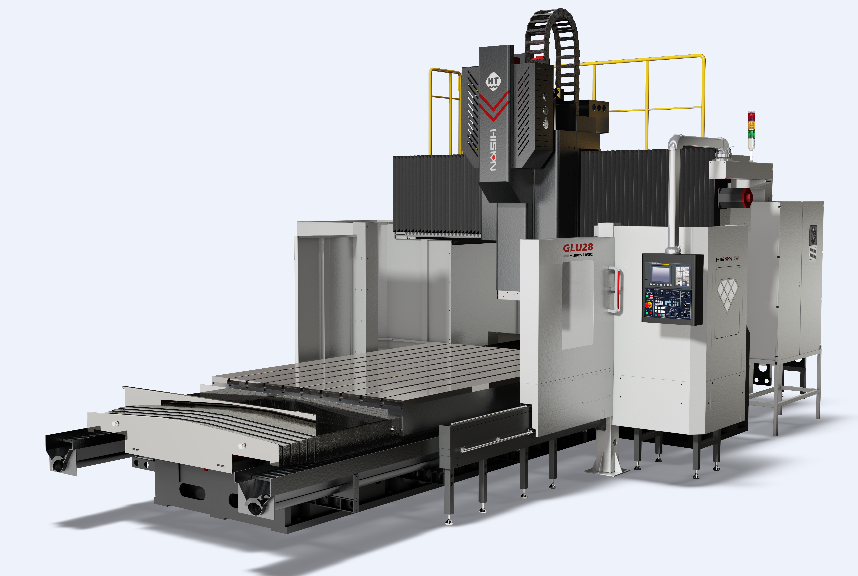

定梁龍門加工中心GLU28×60
定梁龍門加工中心是海天精工在充分發揮自我優勢的基礎上、通過消化吸收國際先進技術，自主開發研制的工作台移動式定梁龍門加工中心系列産品。具備銑削、镗削、鑽削（鑽、擴、鉸）、攻螺紋、锪削等多種加工功能。适用于汽車、模具、航空航天、包裝、五金等各種機械加工領域的需求。
服務熱線：021-54799033
詳情
一、 定梁龍門加工中心GLU28×60主要技術描述
定梁龍門加工中心是海天精工在充分發揮自我優勢的基礎上、通過消化吸收國際先進技術，自主開發研制的工作台移動式定梁龍門加工中心系列産品。具備銑削、镗削、鑽削（鑽、擴、鉸）、攻螺紋、锪削等多種加工功能。适用于汽車、模具、航空航天、包裝、五金等各種機械加工領域的需求。
l 主要結構
該機床爲龍門框架固定,工作台移動結構，主要由工作台、床身、立柱、橫梁、滑鞍、滑枕、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面闆以及電控系統等部件組成。
各坐标軸定義：
X軸：工作台在床身上做前後縱向運動；
Y軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動；
Z軸：滑枕在滑鞍上沿導軌作上下垂直運動；
l 床身（X軸）
床身和工作台材料均選用高強度優質鑄鐵，樹脂砂造型。X軸導軌采用重載導軌支撐結構，各滾柱直線導軌上根據力學原理合理布局高承重滑塊位置和數量，從而使機床得到高剛性和長久穩定的精度。
傳動系統采用交流伺服電機，通過低背隙減速器後，帶動重載荷滾珠絲杠旋轉，實現X軸的直線往複運動，絲杠支撐采用兩端固定預拉伸結構。
l 立柱橫梁（Y軸）
立柱橫梁大件采用高強度優質鑄鐵，樹脂砂造型。
橫梁導軌采用階梯式結構，橫梁截面大，導軌跨距大，主軸中心到Z軸導軌面距離短，翻轉力矩小，結構剛性好。Y軸導軌選用進口重載導軌支撐，此結構抗震性能好，剛性強，穩定性佳。
傳動系統采用交流伺服電機，通過低背隙減速器、高剛性聯軸器聯接後，帶動重載荷滾珠絲杠旋轉，實現Y軸的直線往複運動，絲杠支撐采用兩端固定預拉伸結構。
l 滑鞍滑枕（Z軸）
滑鞍、滑枕采用高強度優質鑄鐵，樹脂砂造型，導軌副采用貼塑闆+中頻淬硬滑動導軌結構，強力潤滑系統，配合大扭矩伺服電機和液壓雙油缸平衡，使滑枕部動态特性好，啓停反映更快。
Z軸伺服系統采用交流伺服電機，通過高剛性聯軸器聯接後，直接帶動重載荷滾珠絲杠旋轉，實現Z軸的高精度往複運動，絲杠支撐采用兩端固定預拉伸結構。
主軸采用優質合金鋼,滲碳淬火，主軸軸承組件選用進口高精密主軸軸承，并配置主軸恒溫冷卻系統，主運動配置全齒輪傳動，通過自動換檔實現高、低兩檔變速，在每檔速度内無級調速。

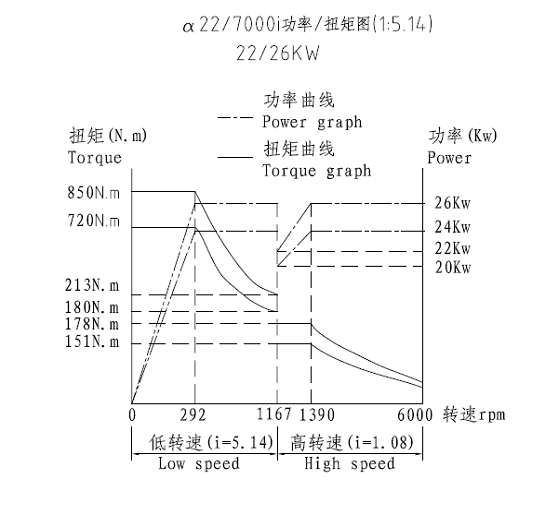

功率扭矩圖

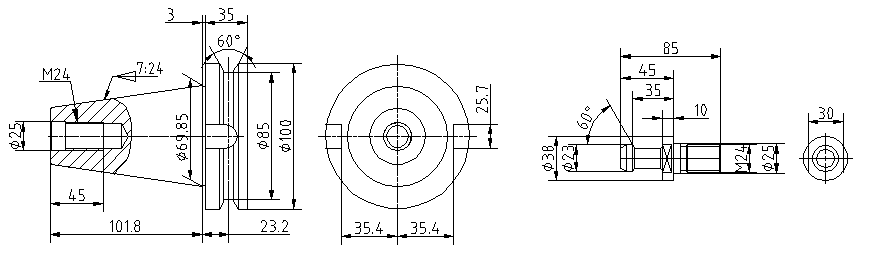

刀柄（BT50） 拉釘（P50T-2-MAS403）
l 液壓系統
液壓系統功能包括主軸自動松夾刀、滑枕平衡油缸等，系統采用集成化安裝，保證整機運動的可靠性，維護保養方便。
l 潤滑系統
整機的導軌和絲杠均采用定量潤滑系統，能夠對各潤滑點的供油周期和供油量進行調整，并通過電氣系統控制實現全自動集中潤滑。
l 冷卻系統
恒溫冷卻系統能夠有效對主軸系統及齒輪變速箱進行冷卻，保證機床主運動的精度穩定；
刀具冷卻系統即切削液裝置和切削吹氣裝置,能夠及時帶走加工過程産生的熱量。
l 排屑裝置
分布在工作台兩側各一套螺旋排屑器，設備端部設有提升鏈闆式排屑器。
l 其它配置說明
1、工作區域配照明燈，适應夜間工作。
2、機床配三色燈，提示程序運轉、工作循環完成和故障報警三種信息。
l 安裝條件
a、溫度
工作環境溫度17℃~25℃，理想溫差±2℃
若被加工零件的要求不高，環境溫度範圍可放寬到10℃ - 40℃
b、濕度
連續： 75%以下（不結露） 短時間： 95%以下（不結露）
c、安裝場所條件
1.不受外部振動影響以及電器幹擾。
2.避免陽光直射機床。
3.避免直接觸外界風、氣及調溫的冷、熱風。
4.機床附近避免設置暖氣等熱源。
5.空氣中粉塵濃度不得大于10mg/m³ ，不得含酸、鹽和其它腐蝕氣體。
6.避免漏水、浸水。
d、電 源：3相380V；50Hz±1Hz

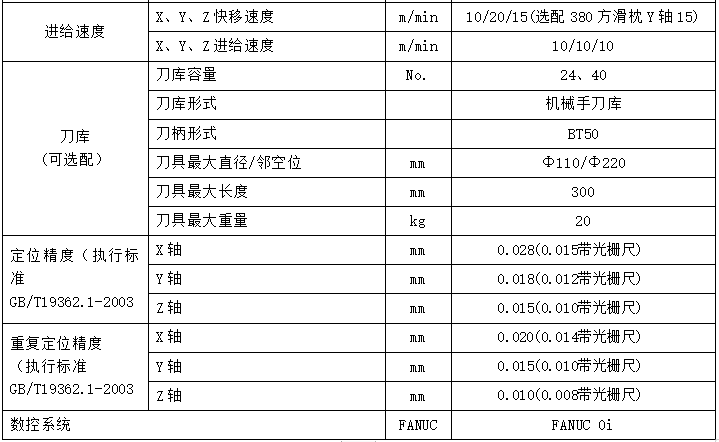

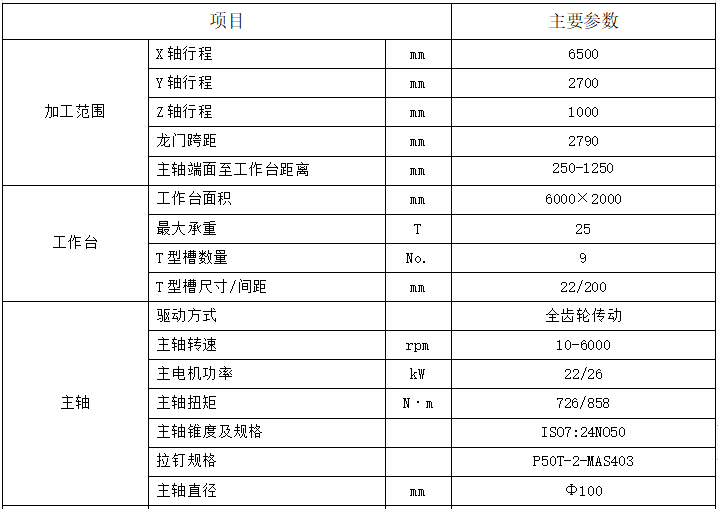

二、定梁龍門加工中心GLU28×60主要技術參數

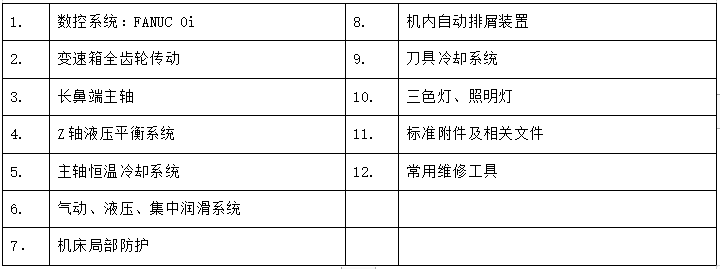

三、定梁龍門加工中心GLU28×60主要配置清單
标準配置
