高速龍門加工中心MOU28×50
MOU28×50定梁高速龍門加工中心是海天精工在充分發揮自我優勢的基礎上、通過消化吸收國際先進技術，融彙高模态頻率、高動态響應、溫度補償、人機工程、節能環保等技術爲客戶呈現完美的高速切削體驗。
服務熱線：021-54799033
詳情
一、定梁高速龍門加工中心MOU28×50主要技術描述

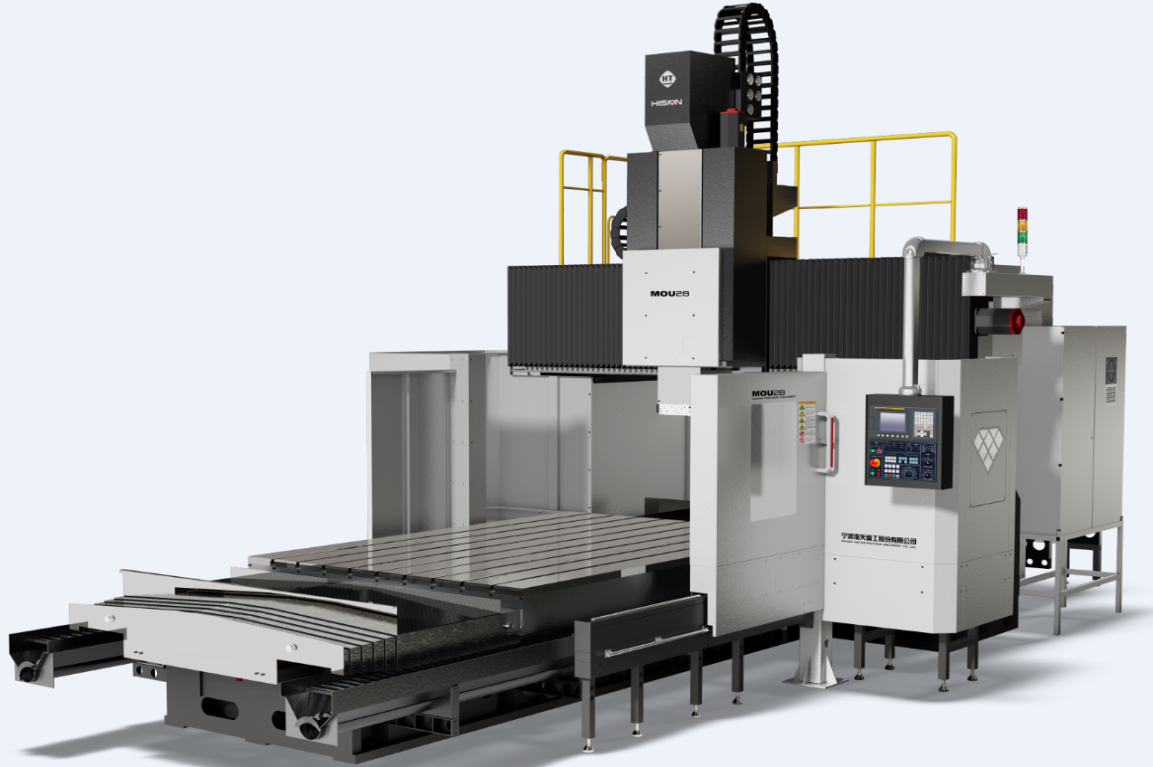

(注：此圖片隻作爲參考，不作爲合同依據)
MOU28×50定梁高速龍門加工中心是海天精工在充分發揮自我優勢的基礎上、通過消化吸收國際先進技術，融彙高模态頻率、高動态響應、溫度補償、人機工程、節能環保等高端技術爲客戶呈現完美的高速切削體驗。适用于模具、汽車、航空航天、包裝、五金等各種機械加工領域的需求。
主要結構
該機床爲龍門框架固定,工作台移動結構，主要由工作台、床身、立柱橫梁、滑鞍、滑枕、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面闆以及電控系統等部件組成。
各坐标軸定義：
X軸：工作台在床身上做前後縱向運動;
Y軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動;
Z軸：滑枕在滑鞍上沿導軌作上下垂直運動;
床身(X軸)
床身和工作台材料均選用高強度優質鑄鐵，樹脂砂造型。
床身内部布置加強筋，使床身結構厚重。導軌采用重載滾柱導軌支撐結構，各滾柱直線導軌上密布高承重滑塊，從而使機床得到高剛性和長久穩定的精度。
傳動系統采用交流伺服電機，通過低背隙減速器後，直接帶動重載荷滾珠絲杠旋轉，實現X軸的直線往複運動。
橫梁(Y軸)
橫梁大件采用高強度優質鑄鐵，樹脂砂造型。
橫梁導軌采用階梯式結構，橫梁截面大，導軌跨距大，主軸中心到Z軸導軌面距離短，翻轉力矩小，結構剛性好。Y軸導軌選用進口重載滾柱導軌支撐，此結構抗震性能好，剛性強，穩定性佳。
傳動系統采用交流伺服電機，通過低背隙減速器後，直接帶動重載荷滾珠絲杠旋轉，實現Y軸的直線往複運動。
滑鞍滑枕(Z軸)
滑鞍、滑枕采用高剛性以及穩定的熱穩定設計技術，采用高強度優質鑄鐵，樹脂砂造型，導軌副采用四導軌支撐結構，配合大扭矩伺服電機，使滑枕部件慣量減小，動态特性好，啓停反映更快。
Z軸伺服系統采用對稱雙交流伺服電機，通過高剛性聯軸器聯接後，直接帶動重載荷滾珠絲杠旋轉，實現Z軸的高精度往複運動。
主軸采用優質合金鋼,滲碳淬火，主軸軸承組件選用進口高精密主軸專用成組軸承，并配置主軸恒溫冷卻系統，通過自動換檔實現高、低兩檔變速，在每檔速度内無級調速。

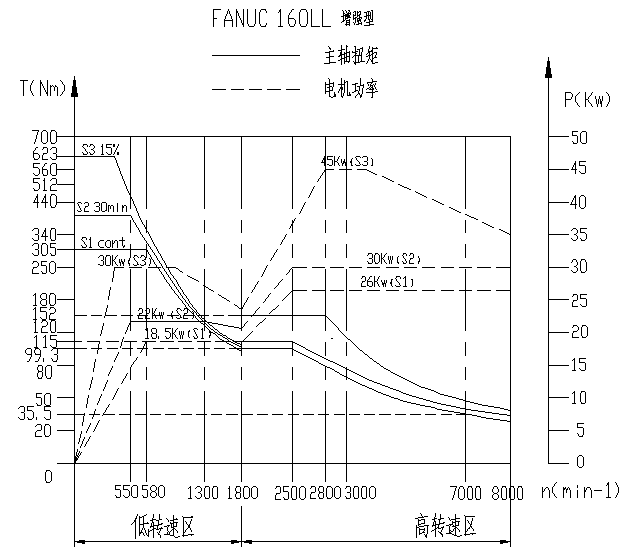

功率扭矩圖

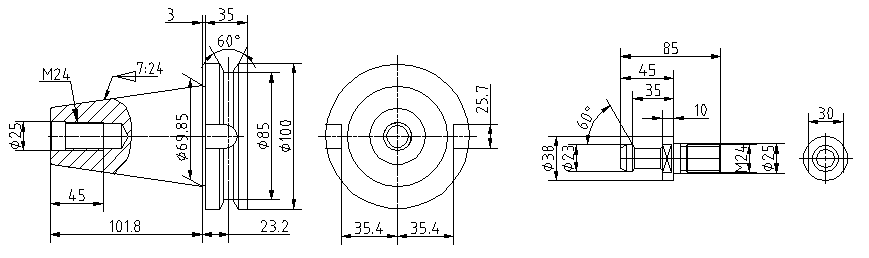

刀柄(BT50) 拉釘(P50T-2-MAS403)
液壓系統
液壓系統功能包括主軸自動松夾刀等，系統采用集成化安裝，保證整機運動的可靠性，維護保養方便。
潤滑系統
整機的導軌和絲杠均采用加壓式集中定時定量潤滑系統(魯布油脂潤滑)，在油路中采用先進的加壓式計量件進行油量控制;能夠對各潤滑點的供油周期和供油量進行調整，并通過電氣系統控制實現全自動集中潤滑。主軸軸承和絲杠軸承采用高級專用锂基潤滑脂潤滑。
冷卻系統
主軸自帶四個環噴噴嘴，用于刀具冷卻。
主軸軸承及主驅動電機均采用油冷卻方式，冷卻效果好，主軸溫度控制準确。
排屑裝置
分布在工作台兩側各一套螺旋排屑器，設備端部設有提升鏈式排屑器。
其它配置說明
1、工作區域配照明燈，适應夜間工作。
2、機床配三色燈，提示程序運轉、工作循環完成和故障報警三種信息。
3、床身采用鋼闆防護拉闆防護，橫梁采用風琴式護罩。
安裝條件
a、溫度
工作環境溫度17℃~25℃，理想溫差±2℃
若被加工零件的要求不高，環境溫度範圍可放寬到10°- 40°C
b、濕度
連續： 75%以下(不結露) 短時間： 95%以下(不結露)
c、安裝場所條件
1.不受外部振動影響以及電器幹擾。
2.避免陽光直射機床。
3.避免直接觸外界風、氣及調溫的冷、熱風。
4.機床附近避免設置暖氣等熱源。
5.空氣中粉塵濃度不得大于10mg/m3 ，不得含酸、鹽和其它腐蝕氣體。
6.避免漏水、浸水。
d、電 源：3相380V±10%;50Hz±1Hz
二、定梁高速龍門加工中心MOUP28×50 主要技術參數
|
項目 |
主要參數 |
||
|
加工範圍 |
X軸行程 |
mm |
5500 |
|
Y軸行程 |
mm |
2700 |
|
|
Z軸行程 |
mm |
1000 |
|
|
龍門跨距 |
mm |
2790 |
|
|
主軸端面至工作台距離 |
mm |
100-1100 |
|
|
工作台 |
工作台面積 |
mm×mm |
2000×5000 |
|
最大承重 |
T |
17 |
|
|
T型槽數量 |
No. |
9 |
|
|
T型槽寬/間距 |
mm |
22/200 |
|
|
高速電主軸 |
驅動方式 |
高速電主軸直驅 |
|
|
主軸轉速 |
rpm |
100-8000 |
|
|
電主軸功率 |
kW |
26/45 |
|
|
主軸扭矩 |
N.m |
305/623 |
|
|
主軸錐度及規格 |
ISO7:24 NO.50 |
||
|
滑枕截面 |
mm |
350×350 |
|
|
進給驅動 |
X、Y、Z快移速度 |
m/min |
12/15/20 |
|
X、Y、Z進給速度 |
m/min |
10/10/10 |
|
|
刀庫 (可選配） |
刀庫容量 |
No. |
24 |
|
刀庫形式 |
鏈式刀庫 |
||
|
刀柄形式 |
BT50 |
||
|
刀具最大直徑（鄰空位） |
mm |
Φ110（Φ200） |
|
|
刀具最大長度 |
mm |
300 |
|
|
刀具最大重量 |
kg |
15 |
|
|
定位精度（執行标準GB/T19362.1-2003 |
X軸 |
mm |
0.036(0.028帶光栅尺) |
|
Y軸 |
mm |
0.032(0.025帶光栅尺) |
|
|
Z軸 |
mm |
0.020(0.015帶光栅尺) |
|
|
重複定位精度 |
X軸 |
mm |
0.024(0.018帶光栅尺) |
|
Y軸 |
mm |
0.022(0.016帶光栅尺) |
|
|
Z軸 |
mm |
0.012(0.008帶光栅尺) |
|
|
數控系統 |
FANUC |
FANUC 0i |
|
