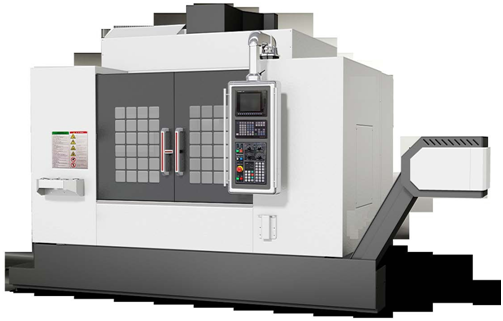

一、 立式加工中心 CFV1100 主要技術特點描述

新一代 CFV 系列立式加工中心，旨爲中國機械制造業的提升做出貢獻。辛辛那提（CINCINNATI）公司創新技術充分貼合了用戶的需求，一貫的宗旨是、高精度、高可靠性；配置先進的電主軸系列和高動态響應的驅動系統，使加工更高速、高精；且賦予環保、節能的特性，普遍适用于零件、模具市場的加工。
 主要結構
 采用剛性主軸及強力冷卻系統的 12000rpm 電主軸單元，能提供高轉矩，效率的加工性能；
電主軸采用星角轉換電氣控制 2 檔變速，可以同時滿足低速扭矩大和高速功率大的要求，主軸組件利用動态平衡校正設備，直接校正主軸動态平衡，使主軸在高速運轉時，避免産生共振現象，确保極優的加工精度。
 三軸均采用線性導軌，大快移速度達到 36m/min 且能提供高動态精度及高速切削進給性能。配之高精度滾珠絲杠副，滾珠絲杠經預拉伸後，大大增加了傳動剛度并消除了快速運動時産生的熱變形影響，因而确保了機床的定位精度和重複定位精度。
 24 把機械手伺服刀庫，采用凸輪驅動，換刀速度更快，可靠性更高且縮短非切削時間。
 采用主軸内藏式打刀油缸機構，更加節省空間，響應速度更快，與其配備的 3L 小液壓站更加節能環保，相比以往的氣液轉換缸打刀要節省響應時間。
 采用日本魯布集中脂潤滑系統，能大幅削減潤滑油用量，降低對切削液的污染，提高切削液使用壽命， 能使整個工作環境更環保。
 機内采用沖屑排屑裝置，機外刮闆式提升排屑裝置。
 高精度、高動态響應：
 選用帶主軸冷卻系統的主軸單元,采用進口轉子.定子，進口軸承。
 各軸電機與絲杠用無齒隙彈性聯軸器直聯。
 各軸均采用進口直線導軌。


 功率及扭矩：

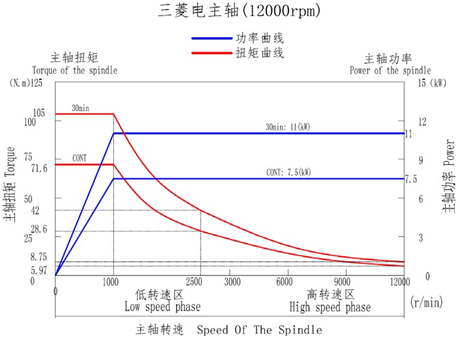

 主電機額定功率 7.5kW，高轉速 12，000rpm，額定大扭矩 71.6N.m； 大功率 11kW，大扭矩 105N.m。功率及扭矩圖如下:

 安裝條件
a、溫度
運行溫度： 常溫 20±20℃ 保管搬運時： -30℃～50℃
b、濕度
連續： 75%以下（不結露）
短時間： 95%以下（不結露）
c、安裝場所條件
1. 不受外部振動影響。
2. 不受腐蝕性氣體影響。
3. 避免陽光直射機床。
4. 避免直接接觸外界風、氣及調溫的冷、熱風。
5. 機床附近避免設置暖氣等熱源。
6. 減少塵埃（避開鑄件、焊接、钣金車間等）。
7. 避免漏水、浸水。
8. 避免電氣噪音。
d、機床電源：3φ AC380V ±10% ～ +10% 50Hz±1Hz。
